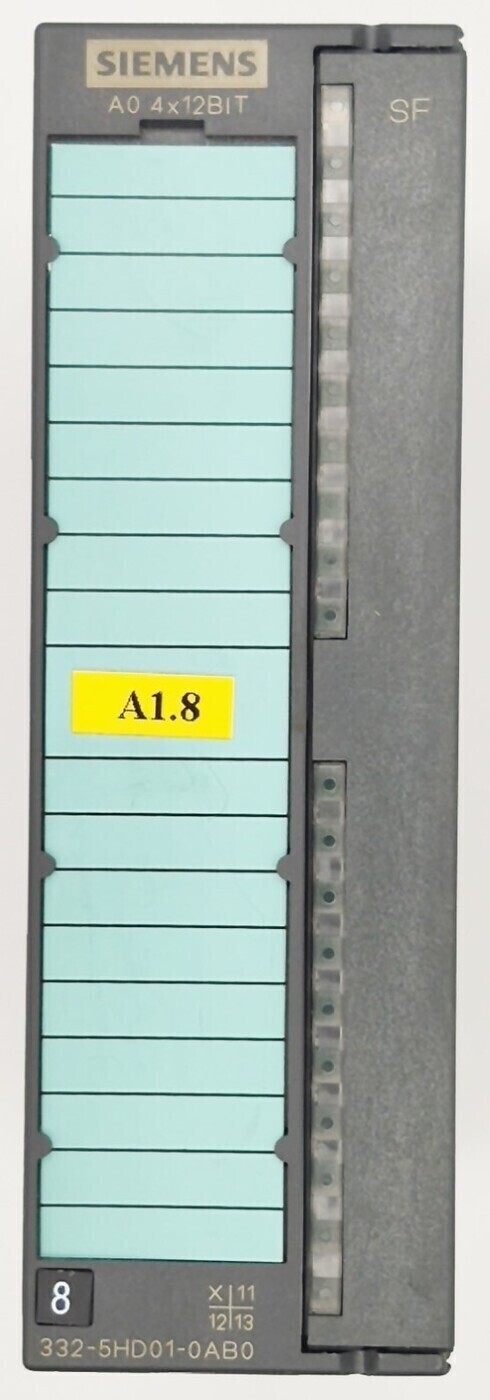

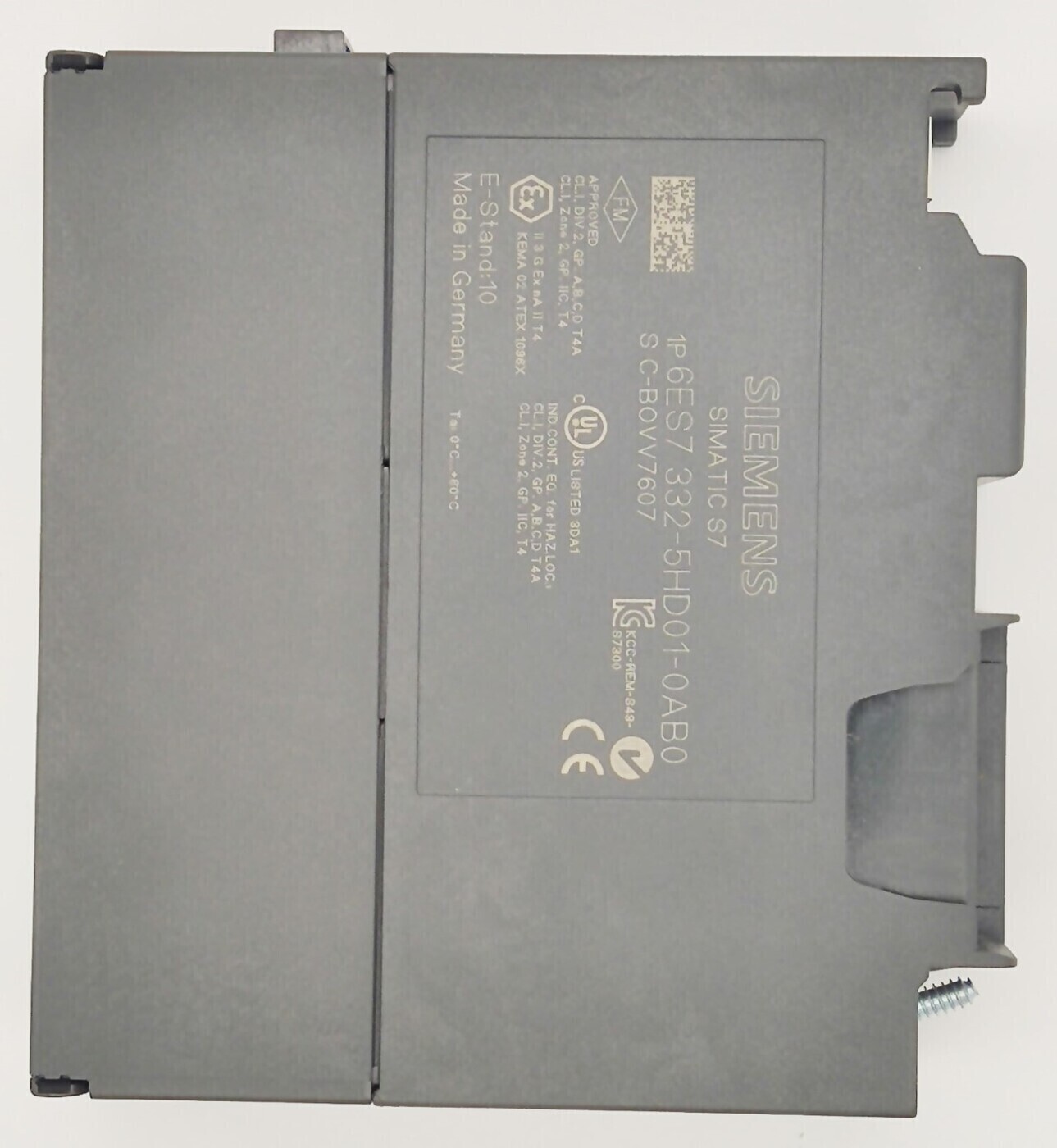

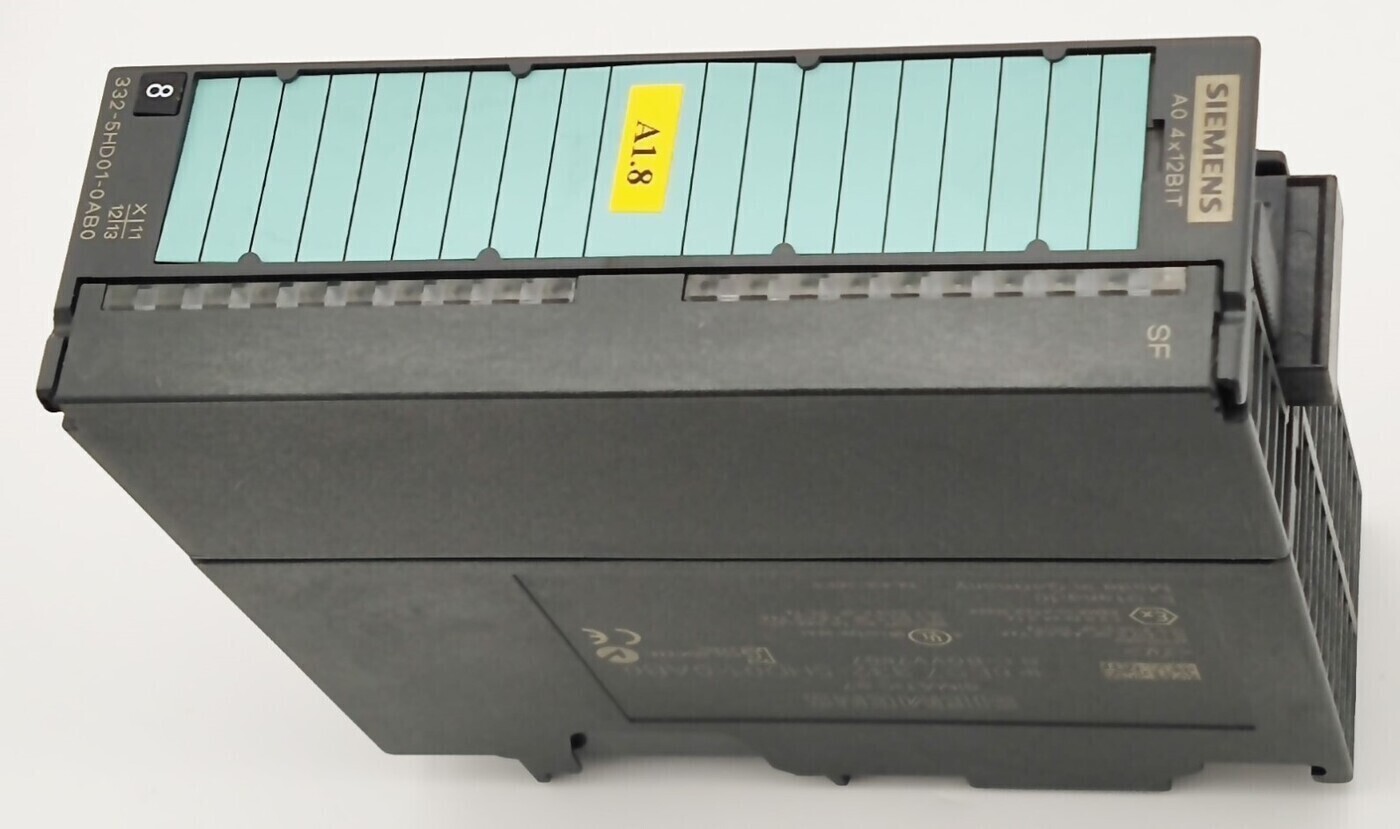

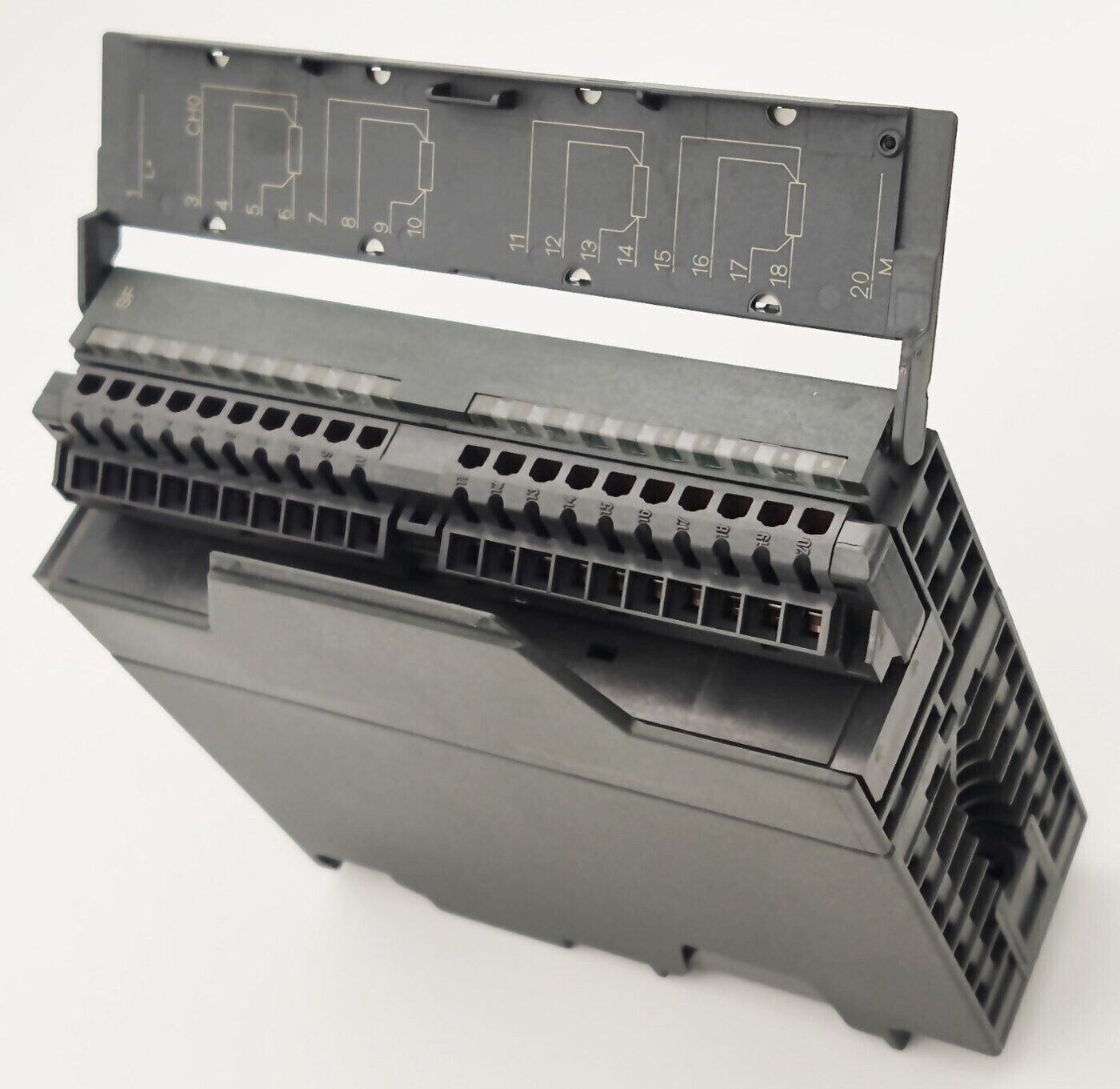

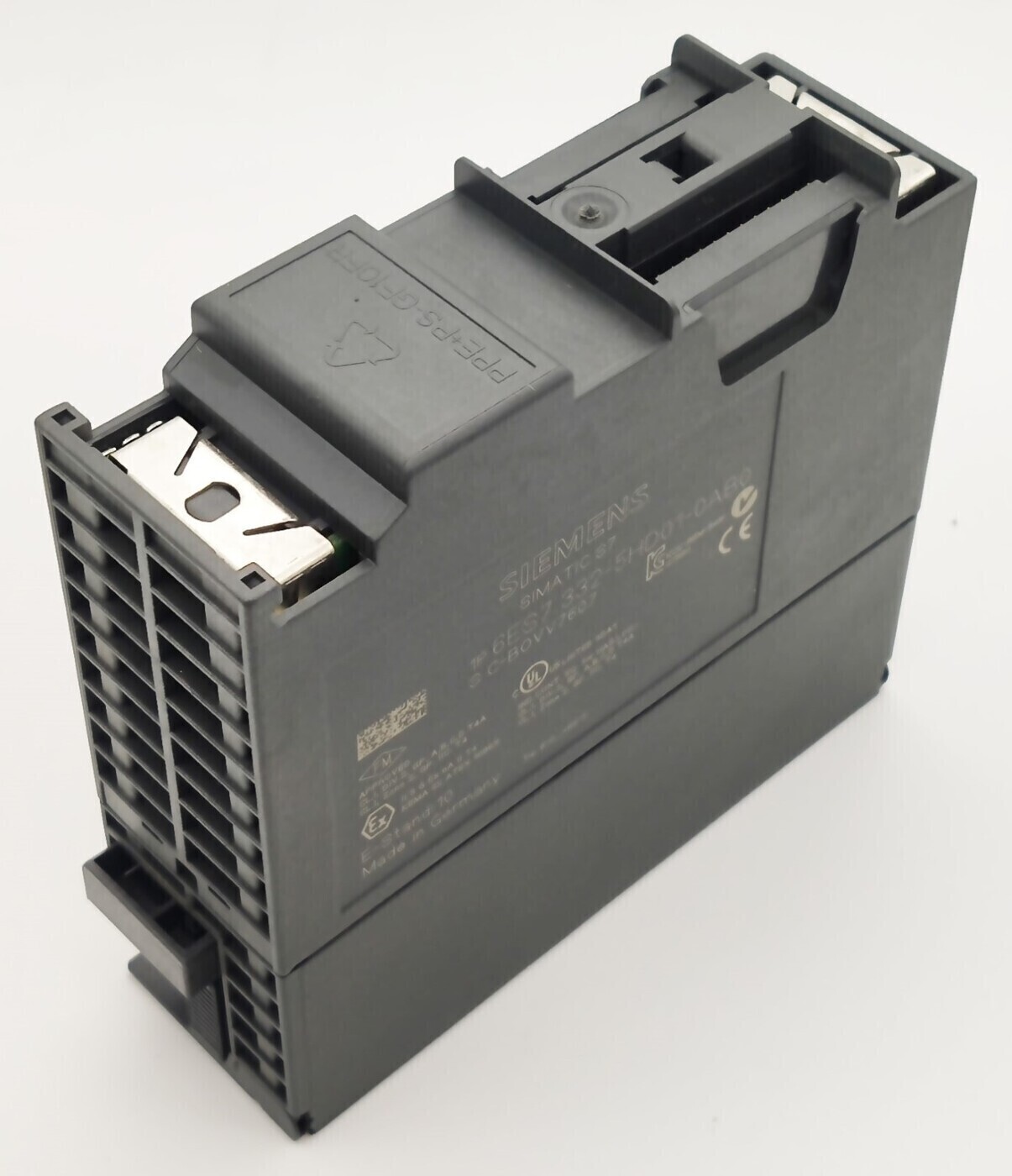

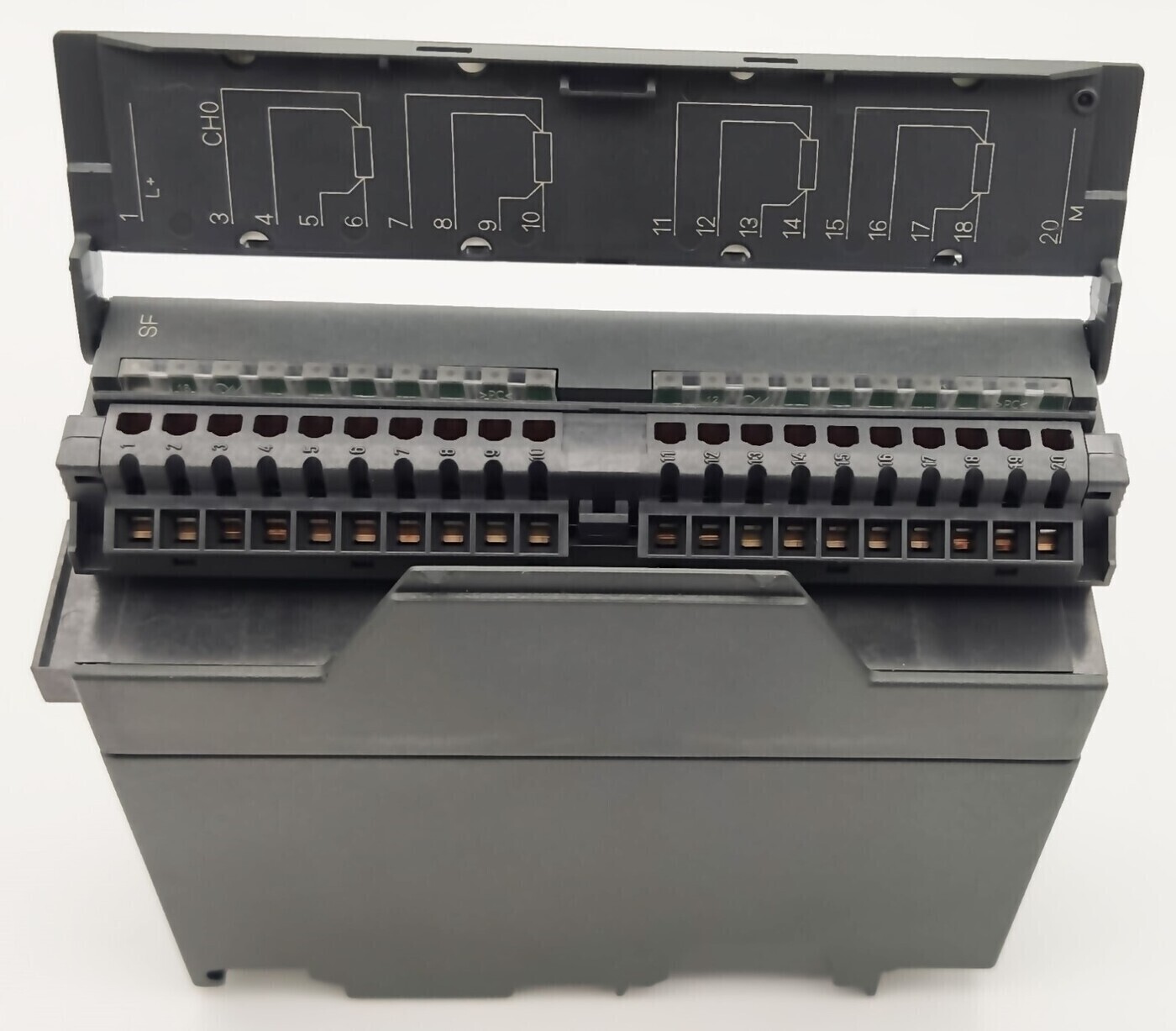

Модуль аналогового вывода IE Siemens Simatic 1P 6ES7 332-5HD01-0AB0

Был на консервации на заводе в собранном шкафу,не использовался подключался один раз для проверки трещин сколов не имеет

Напряжение питанияНапряжение нагрузки L+Номинальное значение (пост. ток)24 VЗащита от перепутывания полярностиДаВходной токиз источника напряжения нагрузки L+ (без нагрузки), макс.240 mAиз шины на задней стойке 5 В пост. тока, макс.60 mAРассеиваемая мощностьНормальная рассеиваемая мощность3 WАналоговые выводыЧисло аналоговых выходов4Макс. выходное напряжение, ток короткого замыкания25 mAМакс. выходной ток, напряжение при работе без нагрузки18 VДиапазоны выходных параметров, напряжениеот 0 до 10 ВДаот 1 В до 5 ВДаот -10 до +10 ВДаДиапазоны выходных параметров, токот 0 до 20 мАДаот -20 мА до +20 мАДаот 4 мА до 20 мAДаСопротивление нагрузки (в номинальном диапазоне выхода)при выходных напряжениях мин.1 kпри выходных напряжениях, емкостная нагрузка, макс.1 µFпри выходных токах, макс.500 при выходных токах, индуктивная нагрузка, макс.10 mHДлина проводаэкранированные, макс.200 mФормирование аналоговой величины для выходовВремя интегрирования и преобразования/разрешение на каналМакс. разрешение с диапазоном перегрузки (бит со знаком)12 bit; ±10 В, ±20 мА, от 4 до 20 мА, от 1 до 5 В: 11 бит + знак; от 0 до 10 В, от 0 до 20 мА: 12 битВремя преобразования (на канал)0,8 msВремя установлениядля омической нагрузки0,2 msдля емкостной нагрузки3,3 msдля индуктивной нагрузки0,5 ms; 0,5 мс (1 мГн); 3,3 мс (10 мГн)Погрешности/точностьЭксплуатационный предел погрешности во всем диапазоне температурыНапряжение относительно диапазона выходных параметров, (+/-)0,5 %Ток относительно диапазона выходных параметров, (+/-)0,6 %Основной предел погрешности (эксплуатационный предел погрешности при 25 гр.C)Напряжение относительно диапазона выходных параметров, (+/-)0,4 %Ток относительно диапазона выходных параметров, (+/-)0,5 %Аварийные сигналы/диагностика/информация о состоянииДиагностические функцииДа; параметрируемоеВозможность включения заменяющих значенийДа; параметрируемоеАварийные сигналыДиагностический сигналДа; параметрируемоеДиагностические сообщенияСчитываемая диагностическая информацияДаДиагностический светодиодный индикаторСуммарная ошибки SF (красный)ДаГальваническая развязкаГальваническая развязка аналоговых выводовмежду каналами и шиной на задней стенкеДаИзоляцияИзоляция, испытанная посредством500 В пост. токаСоединенияТребуемый передний штекер20-полюсныйРазмерыШирина40 mmВысота125 mmГлубина117 mmМассыМасса, прибл.220 g
