Избыточного и вакууметрического
Благодаря Метран 43 есть возможность производить измерение не только в средах газа, но и жидкостей и пара. Также можно измерять давление в кислородосодержащих газовых смесях газообразного кислорода, давление которых не выше 1,6Мпа за исключением датчиков Метран-43-ДГ, Метран-43Ф-ДГ, Метран-43Ф-ДД. Датчики Метран-43 могут работать при температуре от -40 до +70°С с погрешностью 0,15%, 0,25% и 0,5%. Верхний предел измерений 100 кПа. Источник питания должен удовлетворять следующим требованиям: - сопротивление изоляции не менее 20 МОм; - выдерживать испытательное напряжение при проверке электрической прочности изоляции 1,5кВ; - пульсация (двойная амплитуда) выходного напряжения не должна превышать 0,5% от номинального значения выходного напряжения при частоте гармонических составляющих, не превышающей 500 Гц. Степень защиты датчиков от воздействия пыли и воды IP55 по ГОСТ 14254.
Преобразователь давления PBT предназначен для измерения давления в жидкости и газе. Эти датчики давления предназначены для использования в общепромышленных применениях, таких как машиностроение и промышленное производство, управление давлением, станочные системы, а также в гидравлических и пневматических системах. Этот универсальный датчик давления идеально подходит для всех ваших потребностей, а также для его точной измерительной техники, он имеет компактные размеры, быструю и простую установку, что делает его идеальным в помещениях, где ограниченное пространство является проблемой. В нем нет движущихся частей, что означает отсутствие необходимости в механическом износе или техническом обслуживании, а благодаря классу защиты IP67 он может использоваться во многих различных областях.
Датчик избыточного давления Метран-22-ДИ, модель 2140 с верхним пределом измерений 160 МПа предназначены для непрерывного преобразования значения измеряемого параметра - давления избыточного, абсолютного, разрежения, давления-разрежения, разности давлений нейтральных иагрессивных сред, а также газообразного кислорода и обогащенного кислородом воздуха в унифицированный выходной токовый сигнал дистанционной передачи.
Для работы в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства и обеспечивают непрерывное преобразование измеряемого параметра - абсолютного, избыточного давления, разрежения, разности давлений нейтральных и агрессивных газообразных и жидких сред в электрический унифицированный токовый выходной сигнал дистанционной передачи. Датчики Метран-22-Вн имеют вид взрывозащиты «взрывонепроницаемая оболочка» с уровнем взрывозащиты «взрывобезопасный» с маркировкой по взрывозащите 1. ОПИСАНИЕ И РАБОТА ДАТЧИКА 1.1 Назначение 5 «1ExdsIIBT4/H X», соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.1 и предназначены для применения во взрывоопасных зонах всех классов, в которых могут образовываться взрывоопасные смеси газов и паров с воздухом категории IIA, IIB групп Т1, Т2, Т3, Т4 и категории IIС группы Т1 по ГОСТ Р 51330.0.
Предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами на предприятиях газовой, металлургической, химической, пищевой отраслей промышленности. Датчики обеспечивают непрерывное преобразование значения измеряемого параметра: избыточного давления, разрежения, давления - разрежения, разности давлений, гидростатического давления нейтральных, агрессивных, газообразных и жидких сред в унифицированный токовый выходной сигнал дистанционной передачи. ВПИ 0,6 мПа.
Датчики серии Метран-45 предназначены для измерения давлений различных сред и используются в системах контроля и управления технологическими процессами Датчики имеют одномембранную "сухую" конструкцию преобразователя давления, в котором отсутствует разделительная жидкость. Не имеют аналогов в России по охвату низких пределов измерений. Основные преимущества датчиков Метран-45 долговременная стабильность сигнала (нулевой сигнал за время эксплуатации практически не меняется); высокая точность преобразования возм ожность перенастройки на любой верхний предел измерений данной модели датчика. Измеряемый параметр: жидкость, пар, газ Климатическое исполнение: УХЛ3.1, условия эксплуатации +5....+50гр.С Нижний предел измерений: — Метран — 45 ДИ: 0,5 кПа Верхний предел измерений: — Метран — 45 ДИ: 4 кПа

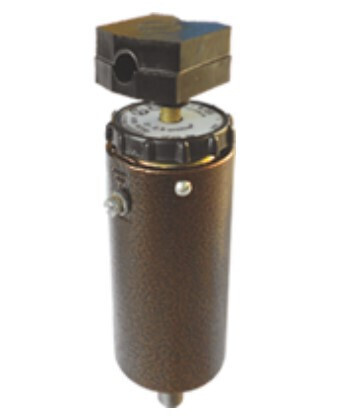

Датчики-реле давления ДД-1,6 предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования избыточного давления. Имеют информационную шкалу настройки. Датчики-реле ДД-1,6 контролируют следующие среды: воздух, газы и жидкости неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине. Условия окружающей среды, необходимые для корректной работы датчиков-реле давления ДД-1,6: Температура окружающей среды: -30…+50гр.С. Относительная влажность: (95±3)% при температуре 35гр.С. Вибрация: частотой до 25 Гц, с амплитудой не более 0,1 мм. На объекте датчики устанавливаются в вертикальном положении с помощью штуцера. В качестве уплотнения под штуцер применяются прокладки в виде шайб из свинца, фибры, кожи, мягкой меди и другое.
Предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования технологических процессов в части избыточного давления (напора), вакуумметрического давления (тяги). Принцип действия основан на уравновешивании силы, создаваемой давлением и разрежением контролируемой среды на чувствительный элемент, силой упругой деформации пружины. Датчики состоят из трех основных узлов: • чувствительного элемента; • пружины; • механизма реле.
Датчики-реле давления ДД-1,6 предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования избыточного давления. Технические характеристики прибора ДД-1,6 Контролируемая среда воздух, газы и жидкости неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине Пределы уставок 200-1600 кПа Давление перегрузки 2000 кПа Габаритные размеры d55х160 мм Масса 0,6 кг Присоединение штуцер М 12x1,5; датчик-реле на объекте устанавливается в вертикальном положении штуцером вниз. В качестве уплотнения применять прокладки в виде шайб из свинца, фибры, кожи или мягкой меди. Условия работы Температура окружающей среды от -30 до +50 °C Относительная влажность 95± 3% при температуре 35 °C Частота вибрации 25 Гц Амплитуда не более 0,1 мм Коммутирующая мощность переменного тока 300 В·А Коммутирующая мощность постоянного тока 70 Вт Напряжение переменного тока 250 В Напряжение постоянного тока 30 В

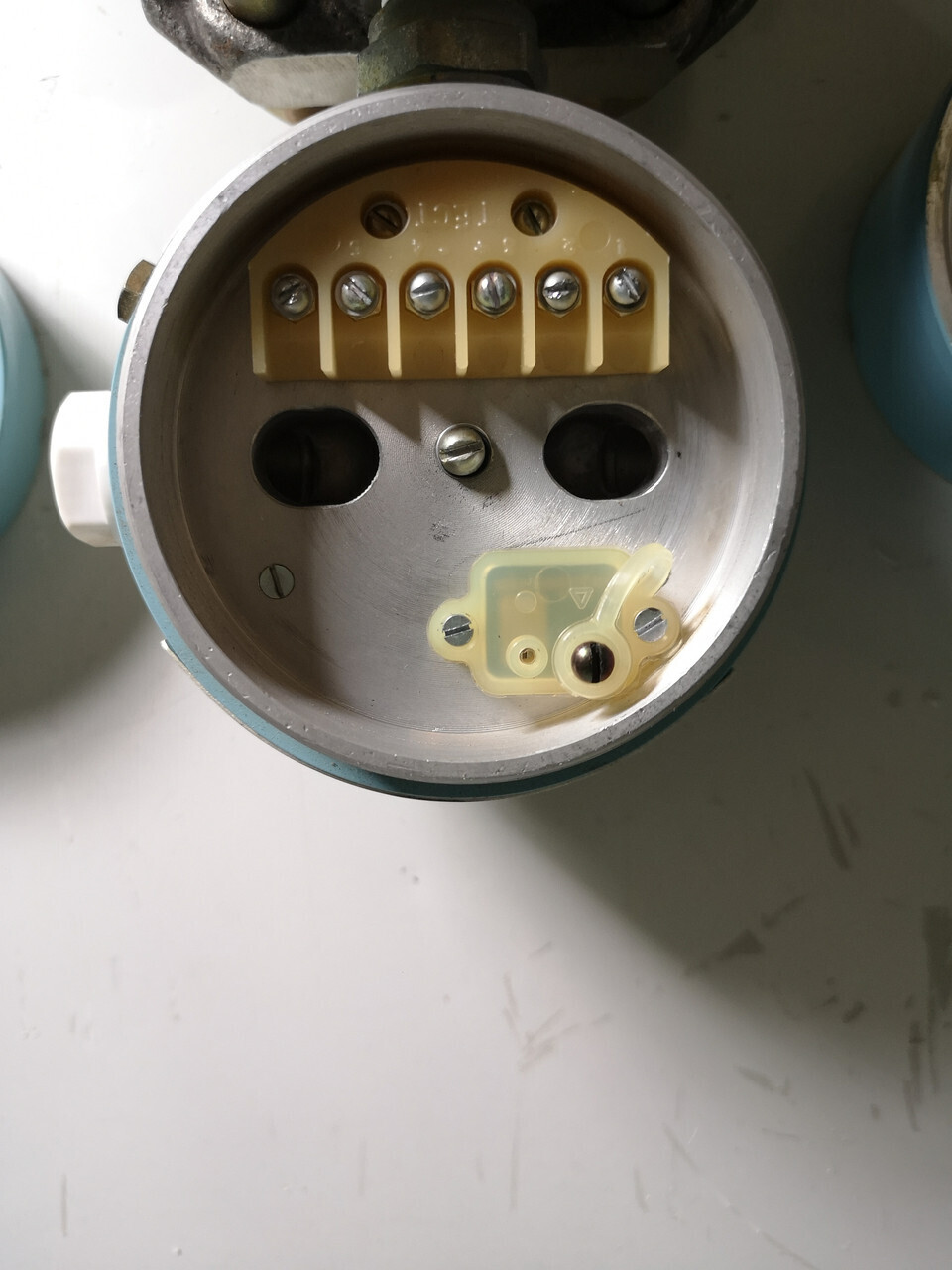

Преобразователь избыточного давления Сапфир-22М-ДИ, модель 2120,исполнение ip54 02 УХЛ 3.1, пределы измерений 0-2,5 кПа, 4-20 мА, 36 V Преобразователи предназначены для непрерывного преобразования значений избыточного давления, разрежения, абсолютного давления или разности давлений жидкостей и газов в унифицированный токовый выходной сигнал в системах авто- матического контроля, регулирования и управления технологическими процессами. Преобразователи могут использоваться для преобразования значений уровня жидкости, расхода жидкости или газа в унифицированный токовый выходной сиг- нал. Преобразователи при работе с блоком извлечения корня, например, и могут использоваться для получения линейной зависимости между выходным сигналом и измеряемым расходом. Преобразователи относятся к изделиям ГСП. Преобразователи, поставляемые для эксплуатации на объектах АС, являются сейсмостойкими, выдерживают сейсмические нагрузки в 8 баллов на высоте Преобразователи предназначены для работы со вторичной регистрирующей и показывающей аппаратурой, регуляторами и другими устройствами автоматики, машинами централизованного контроля и системами управления, работающими от стандартного выходного сигнала 0-5 mA, 4-20 mA, 0-20 mA постоянного тока.

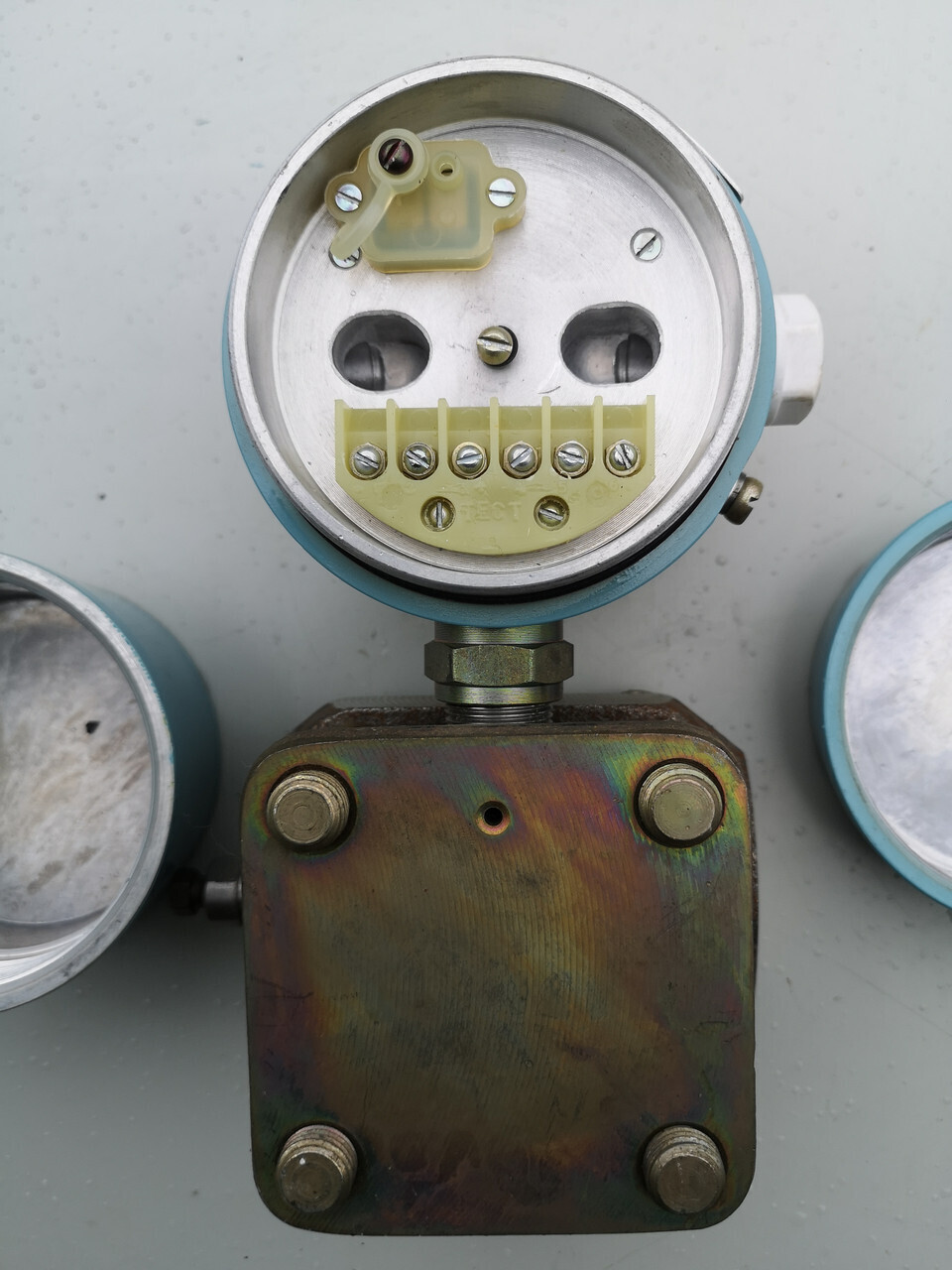

Преобразователь избыточного давления Сапфир-22М-ДИ, 2120, 02 УХЛ 3.1, 0-6 кПа, 4-20 мА, 36 V Преобразователи предназначены для непрерывного преобразования значений избыточного давления, разрежения, абсолютного давления или разности давлений жидкостей и газов в унифицированный токовый выходной сигнал в системах авто- матического контроля, регулирования и управления технологическими процессами. Преобразователи могут использоваться для преобразования значений уровня жидкости, расхода жидкости или газа в унифицированный токовый выходной сиг- нал. Преобразователи при работе с блоком извлечения корня, например, и могут использоваться для получения линейной зависимости между выходным сигналом и измеряемым расходом. Преобразователи относятся к изделиям ГСП. Преобразователи, поставляемые для эксплуатации на объектах АС, являются сейсмостойкими, выдерживают сейсмические нагрузки в 8 баллов на высоте Преобразователи предназначены для работы со вторичной регистрирующей и показывающей аппаратурой, регуляторами и другими устройствами автоматики, машинами централизованного контроля и системами управления, работающими от стандартного выходного сигнала 0-5 mA, 4-20 mA, 0-20 mA постоянного тока.
