Запорная арматура
Вентильные блоки предназначены для отключения манометров от технологических линий без остановки технологических процессов, продувки импульсных линий, подключения контрольных манометров при различных давлениях.
Вентильные блоки предназначены для отключения манометров от технологических линий без остановки технологических процессов, продувки импульсных линий, подключения контрольных манометров при различных давлениях.

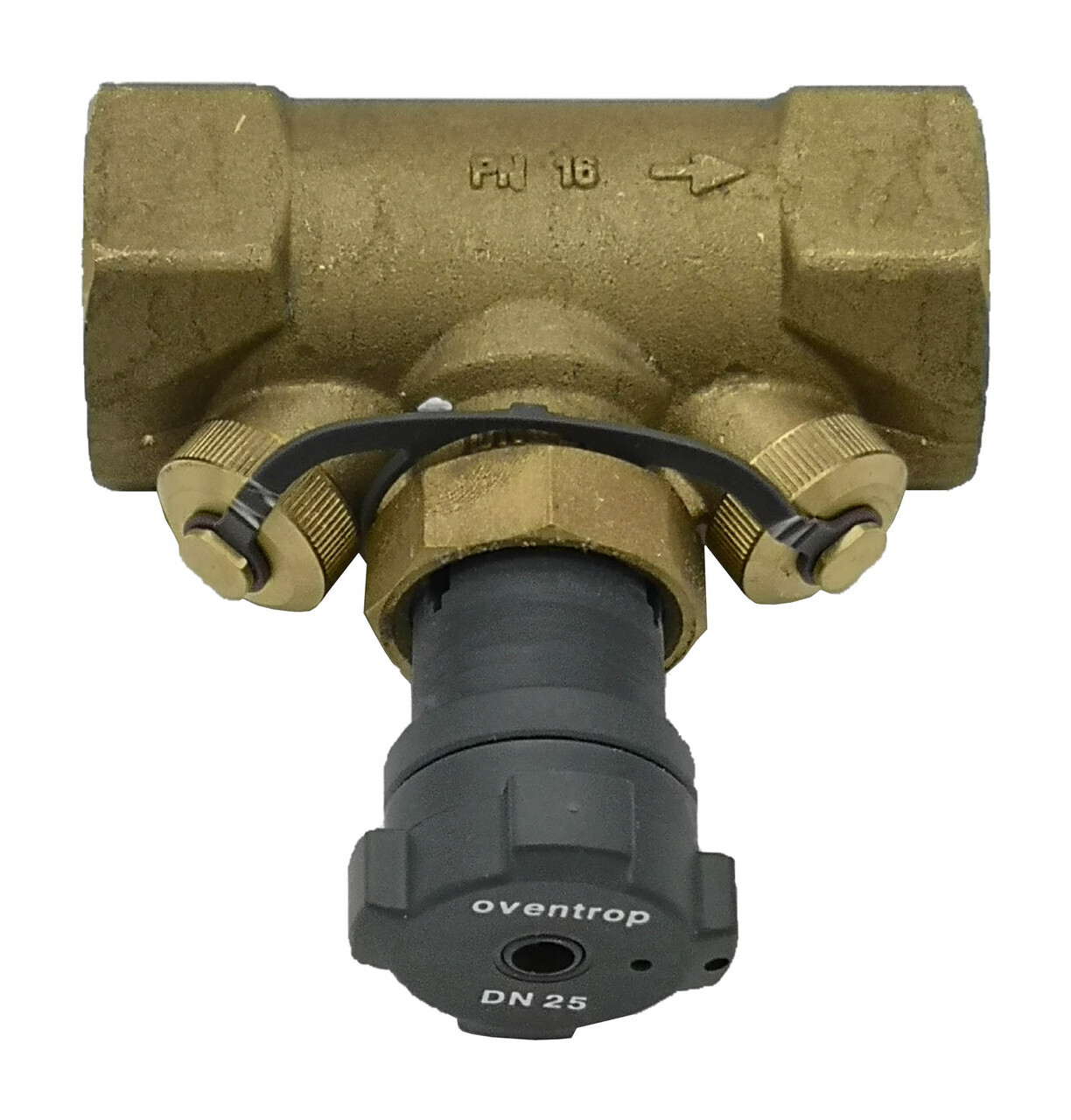

OVENTROP-Hycocon TM, регулирующий вентиль на стояк, PN 16, с внутренней резьбой по DIN 2999, от - 20 C до 120 C, не для пара, max. перпад давления: 1 бар. С преднастройкой. Головка вентиля из латуни, корпус вентиля из латуни, стойкой к выщелачиванию цинка (Ms-EZB), не требующее обслуживания уплотнение шпинделя с двойным уплотнительным кольцом, все функциональные элементы находятся со стороны маховика, два встроенных штуцера для измерения и опорожнения закрыты заглушками, монтаж как на подающий так и обратный трубопровод. Резьбовое присоединение M 30 x 1,5, подходит для монтажа термостатов (например "Uni XH"), сервоприводов (например электромоторного сервопривода Uni EIB L/LON"). В процессе работы системы могут быть заменены. В качестве комплектующих изоляция до 120 C поставляется отдельно по желанию. kvs: 1,7 , Ду15, Присоединение: R 1/2" ВР x R 1/2" ВР Материал: Messing Поверхность: kvs: 2.7 Номинальный диаметр: DN 20 Максимальный перепад давления: 5 bar Максимальное рабочее давление: 16 bar Минимальная рабочая температура: -10 °C Максимальная рабочая температура: 120 °C

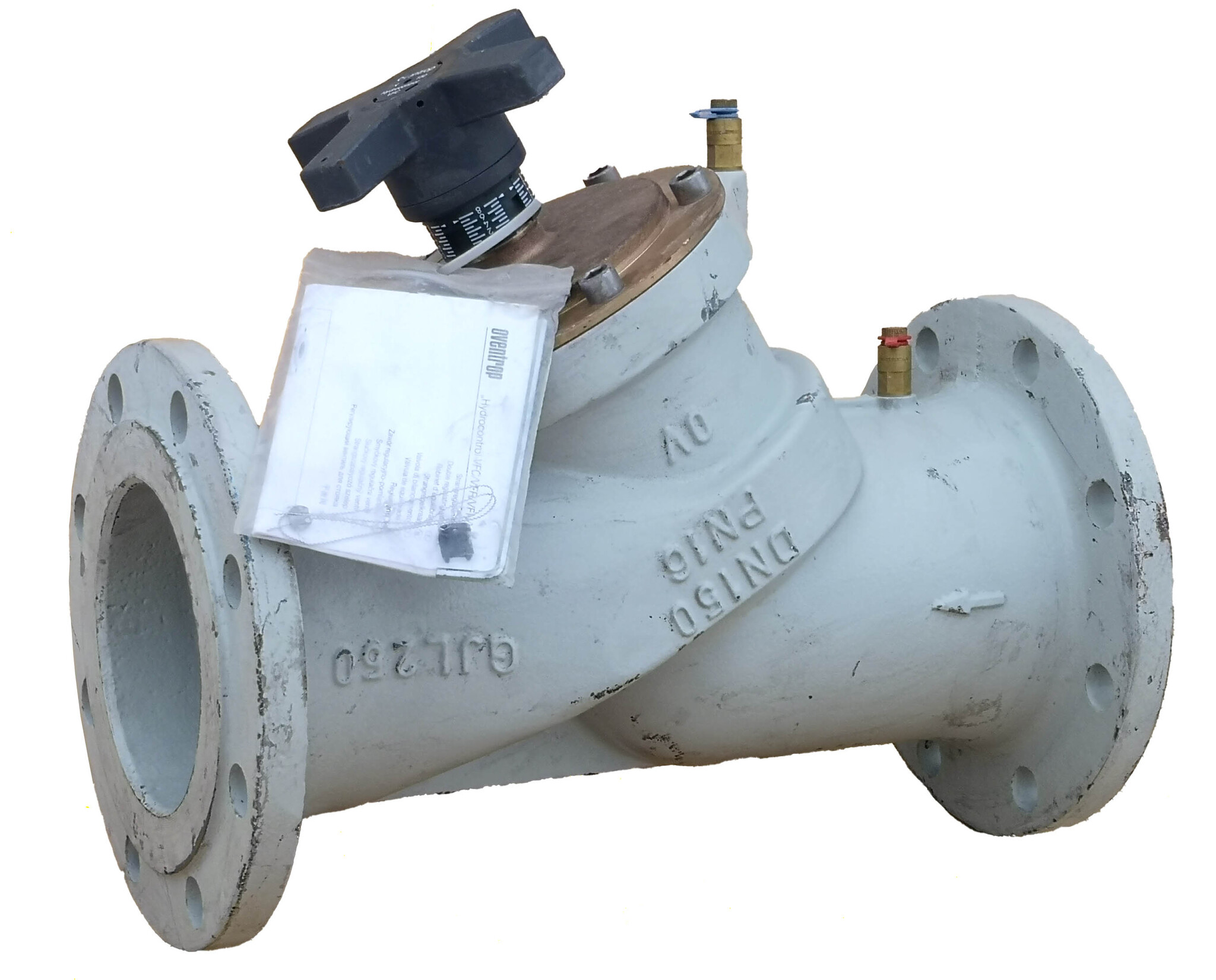

OVENTROP-"Hydrocontrol VFC" регулирующий вентиль, из чугуна PN 16, с косой посадкой шпинделя, бесступеньчатая, контролируемая в любой момент времени, блокируемая преднастройка за счет ограничения хода.Корпус вентиля из чугуна (GG 25 DIN1691), Головка и тарелка вентиля из бронзы a, шпиндель из латуни, стойкой к выщелачиванию цинка, тарелка вентиля с уплотнением из PTFE, не требующее обслуживания уплотнение шпинделя с двойным уплотнительным кольцом из EPDM, преднастройка пломбируется.С набором комплектующих № 2 =2 ниппеля КИП G 1/4".Все функциональные элементы находятся со стороны маховика, ниппель КИП и шаровой кран F+E- взаимозаменяемы.С обеих сторон фланцевое присоединение.Фланцы по DIN 2501.Строительный размер по DIN 3202, F1.Max. рабочая температура: 150 C, Max.рабочее давление: 16 бар, Ду65Материал: Grauguss GG25kvs: 98Номинальный диаметр: DN 65Максимальное рабочее давление: 16 barМаксимальная рабочая температура: 150 °C
OVENTROP-"Hydrocontrol VFC" регулирующий вентиль, из чугуна PN 16, с косой посадкой шпинделя, бесступеньчатая, контролируемая в любой момент времени, блокируемая преднастройка за счет ограничения хода.Корпус вентиля из чугуна (GG 25 DIN1691), Головка и тарелка вентиля из бронзы a, шпиндель из латуни, стойкой к выщелачиванию цинка, тарелка вентиля с уплотнением из PTFE, не требующее обслуживания уплотнение шпинделя с двойным уплотнительным кольцом из EPDM, преднастройка пломбируется.С набором комплектующих № 2 =2 ниппеля КИП G 1/4".Все функциональные элементы находятся со стороны маховика, ниппель КИП и шаровой кран F+E- взаимозаменяемы.С обеих сторон фланцевое присоединение.Фланцы по DIN 2501.Строительный размер по DIN 3202, F1.Max. рабочая температура: 150 C, Max.рабочее давление: 16 бар, Ду80Материал: Grauguss GG25kvs: 122.2Номинальный диаметр: DN 80Максимальное рабочее давление: 16 barМаксимальная рабочая температура: 150 °C
OVENTROP-"Hydrocontrol VFC" регулирующий вентиль, из чугуна PN 16, с косой посадкой шпинделя, бесступенчатая, контролируемая в любой момент времени, блокируемая преднастройка за счет ограничения хода.Корпус вентиля из чугуна (GG 25 DIN1691), Головка и тарелка вентиля из бронзы a, шпиндель из латуни, стойкой к выщелачиванию цинка, тарелка вентиля с уплотнением из PTFE, не требующее обслуживания уплотнение шпинделя с двойным уплотнительным кольцом из EPDM, преднастройка пломбируется.С набором комплектующих № 2 =2 ниппеля КИП G 1/4".Все функциональные элементы находятся со стороны маховика, ниппель КИП и шаровой кран F+E- взаимозаменяемы.С обеих сторон фланцевое присоединение.Фланцы по DIN 2501.Строительный размер по DIN 3202, F1.Max. рабочая температура: 150 C, Max.рабочее давление: 16 бар, Ду100Материал: Grauguss GG25kvs: 201Номинальный диаметр: DN 100Максимальное рабочее давление: 16 barМаксимальная рабочая температура: 150 °C

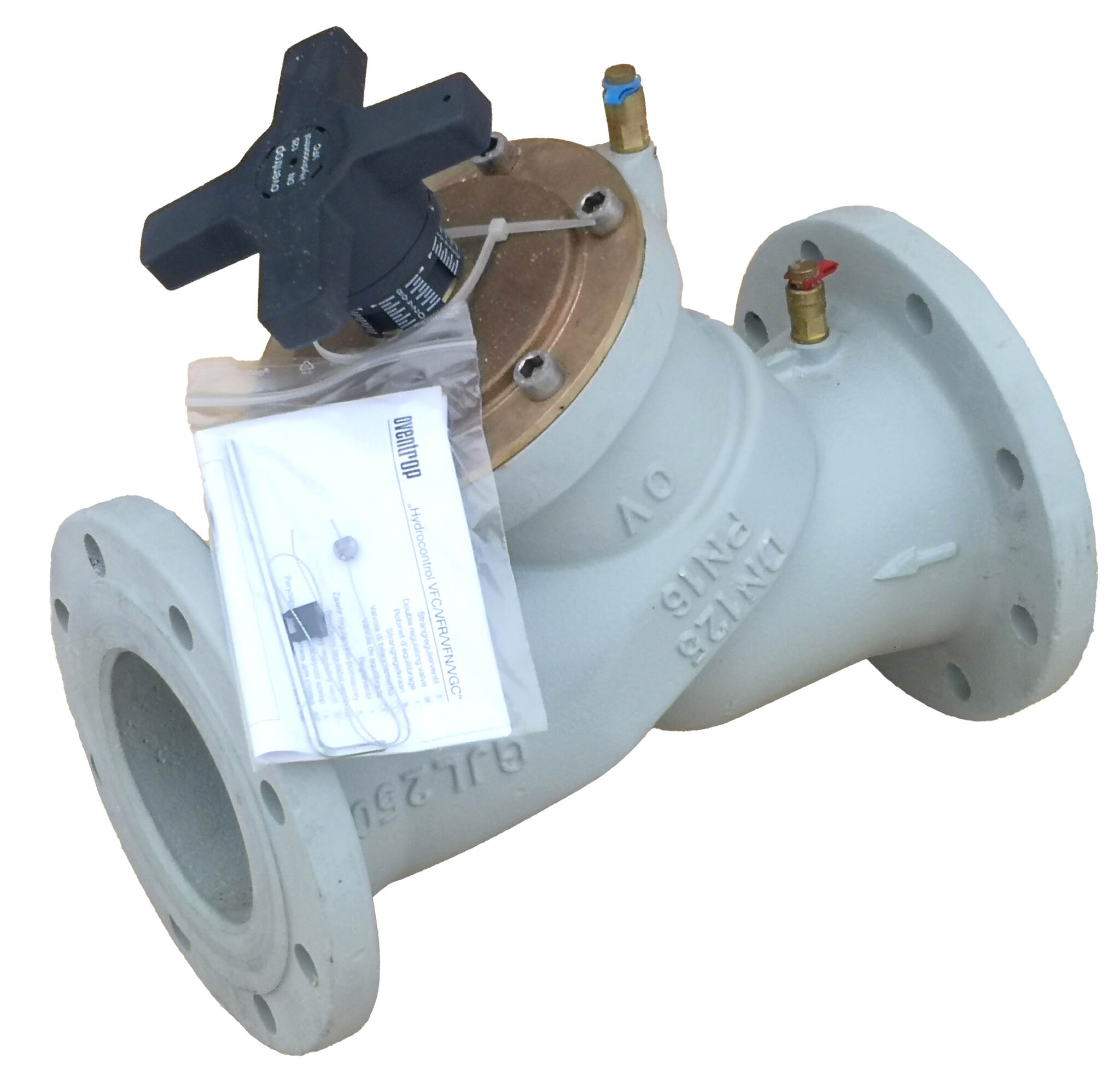

Регулирующий вентиль фланцевый Oventrop DN125 PN16 позволяют осуществить гидравлическую увязку систем отопления. Особенности: Корпус изготовлен из серого чугуна; Подключение фланцевое; Максимальное рабочее давление 16 бар; Минимальная рабочая температура: -10 °C; Максимальная рабочая температура: 150 °C Характеристики: Присоединение DN125 Особенности фланцевый Максимальное рабочее давление, бар 16 Максимальная рабочая температура, °C 150 Пропускная способность Kvs, м3/ч 293
OVENTROP-"Hydrocontrol VFC" регулирующий вентиль, из чугуна PN 16, с косой посадкой шпинделя, бесступеньчатая, контролируемая в любой момент времени, блокируемая преднастройка за счет ограничения хода.Корпус вентиля из чугуна (GG 25 DIN1691), Головка и тарелка вентиля из бронзы a, шпиндель из латуни, стойкой к выщелачиванию цинка, тарелка вентиля с уплотнением из PTFE, не требующее обслуживания уплотнение шпинделя с двойным уплотнительным кольцом из EPDM, преднастройка пломбируется.С набором комплектующих № 2 =2 ниппеля КИП G 1/4".Все функциональные элементы находятся со стороны маховика, ниппель КИП и шаровой кран F+E- взаимозаменяемы.С обеих сторон фланцевое присоединение.Фланцы по DIN 2501.Строительный размер по DIN 3202, F1.Max. рабочая температура: 150 C, Max.рабочее давление: 16 бар, Ду150Материал: Grauguss GG25kvs: 404.3Номинальный диаметр: DN 150Максимальное рабочее давление: 16 barМаксимальная рабочая температура: 150 °C

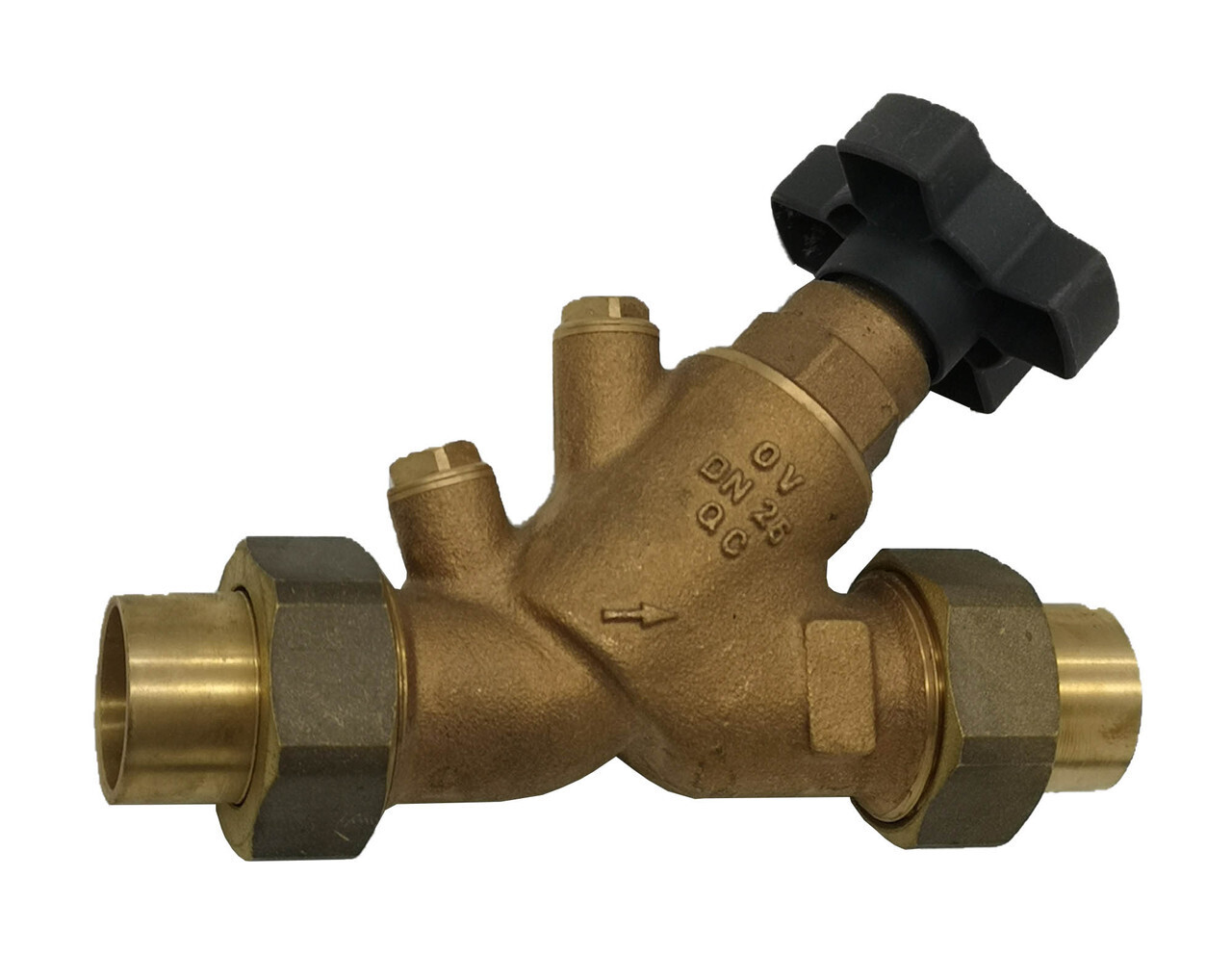

Вентиль свободного потока Aquastrom(F) бронза, Ду 25 с обеих сторон НР и втулки под пайку 28 мм без сливного штуцера (артикул 4201855). Все рабочие элементы расположены на одной стороне маховика, уплотнение шпинделя двойным уплотнительным кольцом не требует обслуживания. Проверено DlN-DVGW, шумоизоляция по DIN 52218: группа арматуры I. Oventrop зарекомендовал себя как надежный производитель высококачественной арматуры и автоматики. Материал: БронзаНоминальный диаметр: DN 25Максимальное рабочее давление: 16 barМаксимальная рабочая температура: 120 °C

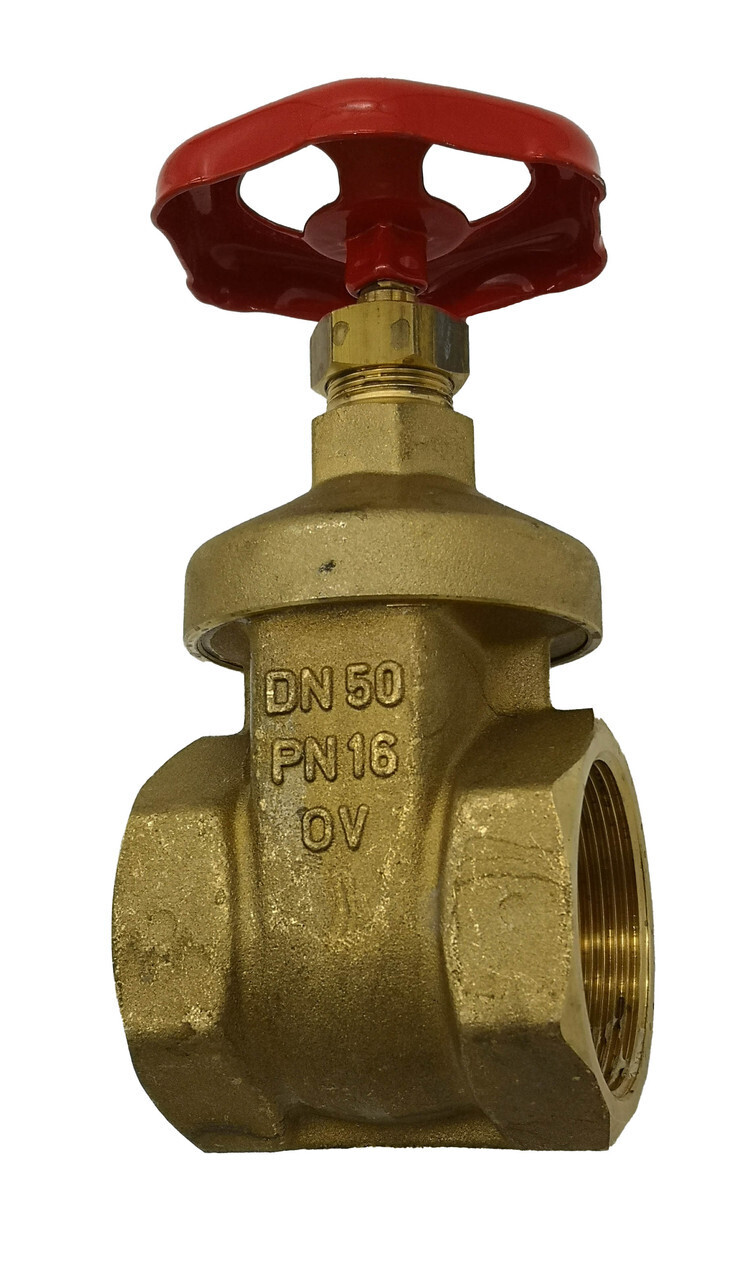

OVENTROP-Задвижка муфтовая без функции слива, с маховиком. Из латуни. Корпус, головка и шиберный клин, неподъемный шпиндель из латуни. Уплотнение шпинделя и набивка сальника из тефлоносодержащего материала.Материал: MessingПоверхность:kvs: 170Номинальный диаметр: DN 50 PN 16Максимальное рабочее давление: 25 barМинимальная рабочая температура: -10 °CМаксимальная рабочая температура: 120 °C
OVENTROP-Задвижка PN 16 чугун, для неагрессивной среды до +120 C. Корпус, крышка и крепление сальника из чугуна GG25, шпиндель и седло клапана из латуни, безасбестовое уплотнение. Фланцы по DIN 2501 PN 16 и BS 4504 PN 16.Материал: Graugusskvs: 430Номинальный диаметр: DN 65Максимальное рабочее давление: 16 barМинимальная рабочая температура: -10 °CМаксимальная рабочая температура: 120 °C
OVENTROP-Задвижка муфтовая без функции слива, с маховиком. Из латуни. Корпус, головка и шиберный клин, неподъемный шпиндель из латуни. Уплотнение шпинделя и набивка сальника из тефлоносодержащего материала. Материал: Messing Поверхность: kvs: 105 Номинальный диаметр: DN 40 1 ½ PN 16 Максимальное рабочее давление: 25 bar Минимальная рабочая температура: -10 °C Максимальная рабочая температура: 120 °C
OVENTROP-Задвижка муфтовая без функции слива, с маховиком. Из латуни. Корпус, головка и шиберный клин, неподъемный шпиндель из латуни. Уплотнение шпинделя и набивка сальника из тефлоносодержащего материала.Материал: MessingПоверхность:kvs: 60Номинальный диаметр: DN 32Максимальное рабочее давление: 25 barМинимальная рабочая температура: -10 °CМаксимальная рабочая температура: 120 °C
OVENTROP-Задвижка муфтовая без функции слива, с маховиком. Из латуни. Корпус, головка и шиберный клин, неподъемный шпиндель из латуни. Уплотнение шпинделя и набивка сальника из тефлоносодержащего материала.Материал: MessingПоверхность:kvs: 105Номинальный диаметр: DN 40Максимальное рабочее давление: 25 barМинимальная рабочая температура: -10 °CМаксимальная рабочая температура: 120 °C
OVENTROP-Задвижка муфтовая без функции слива, с маховиком.
OVENTROP-Задвижка муфтовая без функции слива, с маховиком. Из латуни. Корпус, головка и шиберный клин, неподъемный шпиндель из латуни. Уплотнение шпинделя и набивка сальника из тефлоносодержащего материала. Материал: Messing Поверхность: kvs: 60 Номинальный диаметр: DN 32 Максимальное рабочее давление: 25 bar Минимальная рабочая температура: -10 °C Максимальная рабочая температура: 120 °C
OVENTROP-Задвижка PN 16 чугун, для неагрессивной среды до +120 C. Корпус, крышка и крепление сальника из чугуна GG25, шпиндель и седло клапана из латуни, безасбестовое уплотнение. Фланцы по DIN 2501 PN 16 и BS 4504 PN 16.Материал: Graugusskvs: 250Номинальный диаметр: DN 50Максимальное рабочее давление: 16 barМинимальная рабочая температура: -10 °CМаксимальная рабочая температура: 120 °C
Bürkert Электрический привод с вращательным движением выходного вала - Для работы в повторно – кратковременном режиме: 230 В, 50 Гц, 30% ED - Для работы в непрерывном режиме: 24 В пост. тока, 100% ED - Класс защиты IP 65 - Тепловая защита в двигателе Вспомогательное оборудование - Путевой выключатель - Потенциометр - Позиционер с сигналом 0-10 В / 4-20 мА - При отказе возврат в предпусковое состояние
Поворотный затвор ARI-ZESA 22.012 диск из нержавеющей стали, рукоятка с фиксатором. Давление: 6/10/16 бар Диаметр: 40 мм Присоединение: межфланцевое Материал корпуса: ковкий чугун GGG-40 или GGG-40.3 Материал диска: нержавеющая сталь, ковкий чугун Материал уплотнения: EPDM/NBR/FPM Температура среды: от -10°С до +150°С

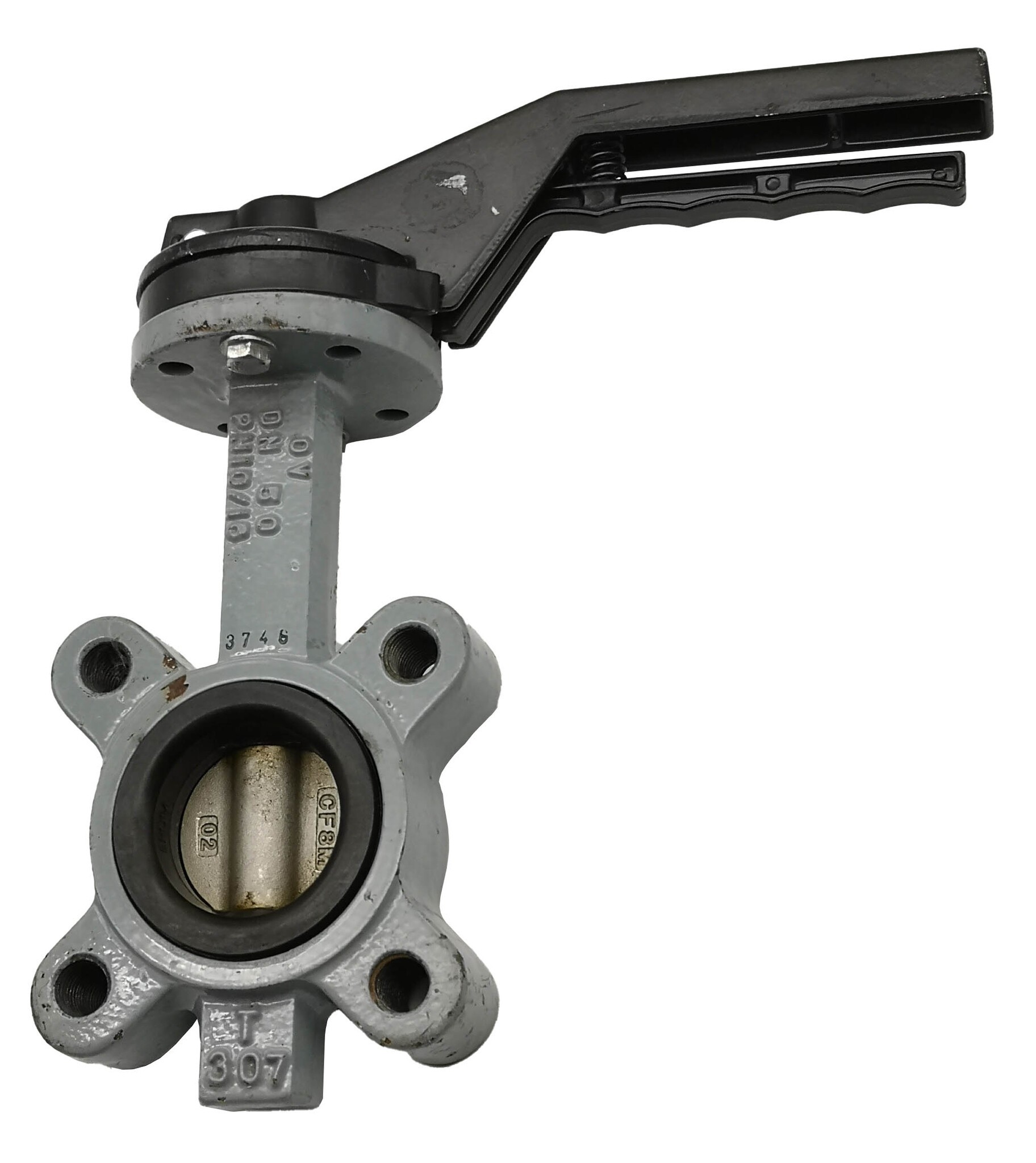

Допустимые Рабочие среды - Вода Тип соединения - Межфланцевое Tmax (для воды) - 110 °C Tmin (для воды) - -10 °C Материал корпуса - Чугун Проушины - Центрирующие Совместимость с приводами - ISO 5211 Основные технические характеристики затвора дисково поворотного: Компактные размеры Быстрое перекрытие трубопровода посредством поворота рычага Установка в любом положении Незначительные потери давления за счёт расположения поворотного диска по центру и отличных гидродинамических свойств Длинный шпиндель дискового поворотного затвора Oventrop способствует лёгкой изоляции трубопровода
Основные технические характеристики затвора дискового поворотного: Компактные размеры Быстрое перекрытие трубопровода посредством поворота рычага Установка в любом положении Незначительные потери давления за счёт расположения поворотного диска по центру и отличных гидродинамических свойств Длинный шпиндель дискового поворотного затвора Oventrop способствует лёгкой изоляции трубопровода Корпус из чугуна с шаровидным графитом GJS-500-7(GGG 50).Шпиндель из нержавеющей стали AISI 410, диск из нержавеющей стали CF8V AISI 316. Уплотнительная манжета из EPDM или нитрила(в зависимости от области применения). О-образное уплотнение шпинделя. Запорные клапаны могут применяться только ответными фланцами.
Основные технические характеристики затвора дискового поворотного: Компактные размеры Быстрое перекрытие трубопровода посредством поворота рычага Установка в любом положении Незначительные потери давления за счёт расположения поворотного диска по центру и отличных гидродинамических свойств Длинный шпиндель дискового поворотного затвора Oventrop способствует лёгкой изоляции трубопровода Корпус из чугуна с шаровидным графитом GJS-500-7(GGG 50).Шпиндель из нержавеющей стали AISI 410, диск из нержавеющей стали CF8V AISI 316. Уплотнительная манжета из EPDM или нитрила(в зависимости от области применения). О-образное уплотнение шпинделя. Запорные клапаны могут применяться только ответными фланцами.
Особенности конструкции: ? Не требует технического обслуживания ? Затвор с мягким уплотнением ? Хорошие расходные характеристики благодаря идеальным значениям zeta ? Стандартное исполнение предусматривает индикатор положения ? Дросселирующий затвор ? Ограничитель хода фиксатор текущего положения ? Маховик с невыдвижным штоком ? Фиксатор для блокировки вращения штока для всех Ду ? Шпиндель с наружной резьбой ? Самоустанавливающиеся подшипники шпинделя ? EDD - специальное уплотнение шпинделя ? Двойное уплотнение ? Не применяется асбест ? Изолирующая крышка с встроенной влагоизоляцией ? Допускается полная изоляция согласно Указанию о отопительных установках
